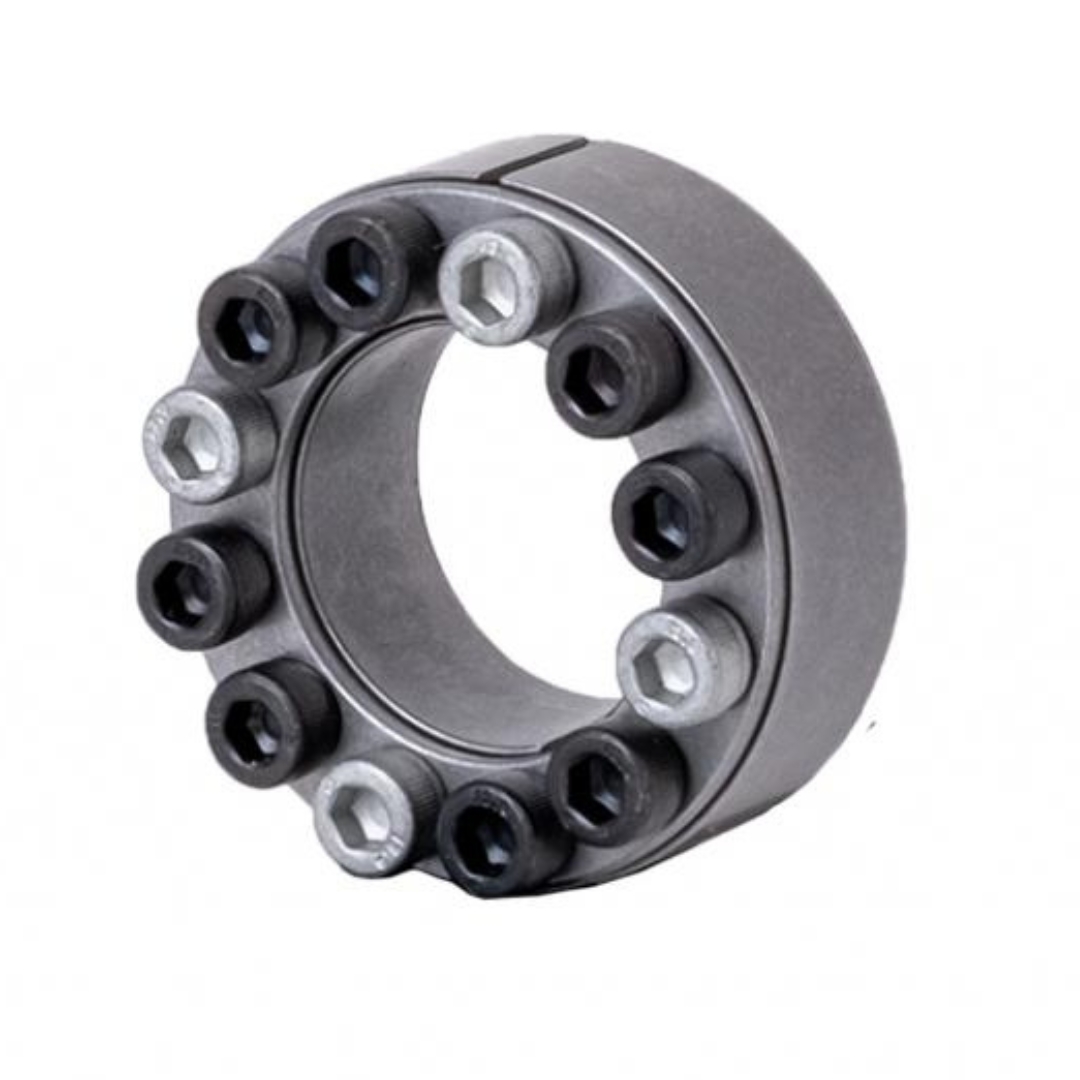

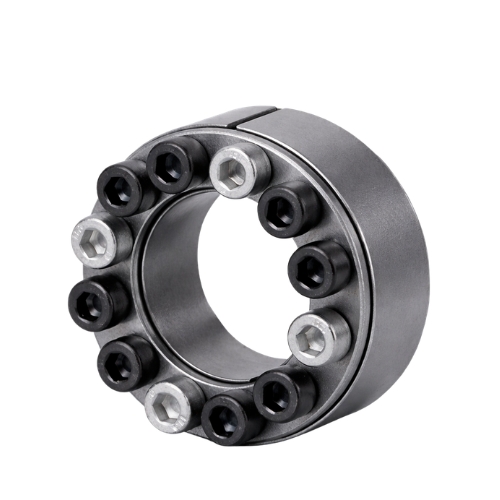

ANEL PFX 7012

O Anel PFX 7012 une somente por pressão, eixos com qualquer tipo de cubo. A força é transmitida por fricção e pressão entre os eixos e os cubos.

O elemento de fixação pode ser aproveitado em todos os casos em que se usam como meio de transmissão: chavetas, pontas, cônicas, eixos talhados, pinos, pressão, etc. São próprios, portanto, para a fixação de engrenagens, polias, volantes, rodas excêntricas, alavancas, embreagens, hélices, etc.

Os elementos de fixação PFX 7012 não exigem precisão na usinagem das peças a serem acopladas, e consideramos as tolerâncias entre H9/h9  e H11/h11 suficiente. A montagem e desmontagem dos elementos de fixação são simples e podem ser feitas com o uso de ferramentas comuns. Após soltar os parafusos o elemento de fixação PFX 7012 pode ser retirado.

Em casos de transmissões superiores ao torque indicado para um elemento de fixação mais elementos podem ser colocados em série.

Os torques indicados na tabela foram criteriosamente calculados. Em caso de sobrecarga onde esses valores são ultrapassados o elemento de fixação irá deslizar sobre o eixo, evitando assim danificar valiosos elementos do equipamento.

A variação no torque dos parafusos poderá alterar o torque transmissível do elemento de fixação (use sempre um torquímetro aferido).

Para outras situações de montagens ou necessidade de dimensionais diferentes do especificado neste catálogo, favor nos consultar!

O elemento de fixação PFX 7012 trabalha sem partes móveis, e, portanto, pode ser apertado e solto inúmeras vezes. Os parafusos são de qualidade 12.9.

O eixo e o cubo por não precisarem rasgo de chaveta tem assim, muito mais resistência.

Características:

Os elementos de fixação PFX 7012 não são autocentrantes. A precisão circular (excentricidade) do corpo fixado depende exclusivamente da centragem do mesmo. A qualidade da centragem é proporcional a folga existente entre o resto do cubo, fora o encaixe do anel e o eixo, como também do comprimento do mesmo.

Os elementos de fixação PFX 7012 são resistentes contra choques e reversão da rotação.

Completamente livres de manutenção – Sem custos adicionais.

• • Transmissão de torques elevados.
  • Alta segurança.
  • Baixo custo de fabricação do equipamento.
  • Possibilidade de reposição.
  • Montagem e desmontagem simples.
  • Facilidade de regulagem.
  • Ausência de desgaste por choque ou impacto a ausência de rasgos.
  • Aumento da resistência dos eixos.
  • Funciona como elemento de segurança.
  • Cálculo facilitado.
